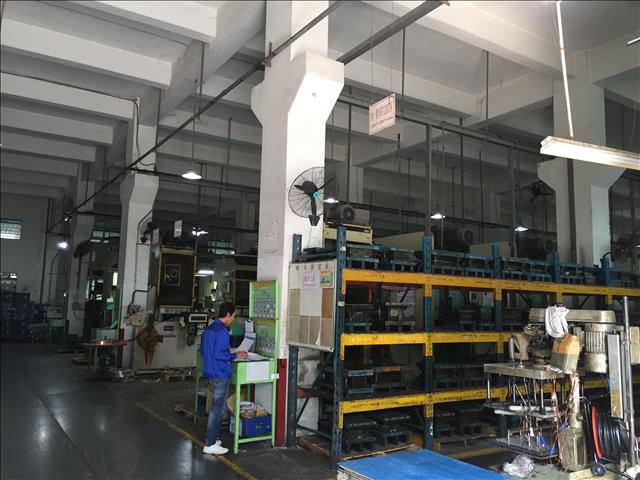

钢结构厂房安全检测

公司的技术力量雄厚，专业结构布置合理；拥有一批德才兼备、经验丰富的长期从事建筑设计、建筑施工、房屋结构安全鉴定、质量检测和结构维修加固等专业的高、中级技术职称人才（其中：建筑施工技术高级工程师4人，国家一级注册建造师1人，国家二级注册建筑师1人，建筑结构专业工程师5人）；持国家鉴定员执业资格证书的6人，持深圳市鉴定员执业资格证书的4人。他们以严谨的思维、专业的知识、认真的态度、负责的宗旨对待每一项鉴定任务，得到当事各方一致的赞扬和肯定。公司还选用国内外先进的检测仪器和设备，依据国家现行标准为广大客户提供优质服务。深圳市住建工程检测有限公司 竭诚为您服务，承接全国业务范围，提供免费技术咨询服务，联系电话：-, 李经理

一、钢结构安全检测鉴定的必要性：
1图纸抄袭
很多业主在设计阶段都会压缩设计预算，这就使设计单位在设计过程中出现图纸抄袭的现象。促使很多厂房的结构和布置形式一样，有的设计师为了节省工作时间，直接利用以完工图纸进行改动，这就会在设计的过程中，出现设计遗漏。同时降低设计成本会使图纸在审核过程中也不被重视，对图纸中存在的问题视而不见，对错误的结构尺寸依然沿用的状况。
2钢结构质量不合格
我国有很多型钢的生产厂家，这些厂家的生产能力参差不齐，生产能力强的厂家都是用数控机床来完成加工，这类生产厂家在型钢的制造、钻孔、除锈等方面技术十分先进，同时这些生产厂家都具备较全的资质。有些技术和实力相对落后的小厂，则是采用人工加工的形式，这不仅会造成型钢构件的尺寸问题，同时为了降低成本，这些小厂商会大限度的降低原材料成本，并且简化施工工序，这加大了型钢构件的质量隐患。
3房结构厂房施工不规范
能进行钢结构厂房施工的外协队伍有很多，这些队伍有着不同的施工能力，队伍的人员配备，施工资质都有很大区别，如果施工队伍的管理不规范，就不能进行很好的施工，使施工组织不规范，不仅降低了施工效率还为厂房钢结构的施工质量带来隐患。
4钢结构厂房焊接工艺薄弱
焊接是整个钢结构重要的施工工序，它不仅使结构部件进行衔接，同时还起到一定的承载能力，但是目前电焊人员的施工技术水平差距较大，在焊接过程中会出现气泡、焊接缝隙、夹渣等问题。
5施工管理不完善
施工管理是整个工程的支柱，它贯穿整个施工过程，还要对工程的组织、技术等方面起到指导作用，另外施工管理还包括对工程完工后的交付工作。但是目前很多钢结构厂房施工项目都存在管理上的不完善中，首先是施工队伍人员组织不清、缺少重点岗位人员；其次项目的监理单位对本质工作不重视，很多监督环节只是基于形式，导致质量问题的频发。

二、钢结构安全检测鉴定报告项目实例分析：
本工程为单层厂房，钢与混凝土排架结构，屋面为轻钢结构，基础采用柱下独立基础，单层无夹层，属丙类建筑。建设场地位于市经济开发区桃花工业园拓展区，场地类别二级，该地区地形平坦。持力层厚度稳定且均匀，地基承载力较高，场地对建筑抗震有利，适宜该建筑物的兴建。砼强度等级：基础垫层混凝土等级为C15,其他部位均为C25。根据业主与承包人签订的《建设工程施工合同》，本工程工期为115天。由于天气和设计变更等因素，未能按预定工期完成。本工程建设单位为安徽安利合成革股份有限公司，安徽工程勘察院勘察，市轻工业设计研究院设计，工大建设监理有限责任公司监理，建工集团有限公司总包。
评估依据
1. 设计图纸，设计变更通知单，图纸会审记录。
2. 施工合同、监理合同。
3. 《建筑工程施工质量验收统一标准》GB50300—2001。
4. 《建筑地基基础工程施工质量验收规范》GB50202-2002
5. 《砼结构工程施工质量验收规范》GB50204—2002。
6. 《建设工程监理规范》GB50319-2000。
7. 《钢结构工程施工质量验收规范》GB50205—2001
8. 《建筑装饰装修工程质量验收规范》（GB50210-2001）
9. 《建筑电气工程施工质量验收规范》（GB50303-2002）
10. 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
11. 国家颁布的有关政策、法令。
12. 建筑材料质量管理现行规程及有关技术标准。

三、钢结构安全检测鉴定——钢结构焊缝无损检测方法和特点
1、超声波探伤检测
超声波探伤表示利用超声波对焊缝内部缺陷进行检测。通常人们将机械振动频率在2~104Hz以上的频率称为超声波。物理研究实验表明，超声波会在同种介质沿直线传播，在不同种介质中发生折射。超声波探伤就是借助此种特点进行的，将超声波射入检测材料中，利用超高频率的声波经过折射和反射轨迹，检测焊缝质量。检测过程中，可以将其变化展示在显示屏上，由检测专业人员对其进行分析，判断是否存在缺陷及其大小。超声波检测目前已经广泛应用到钢结构焊缝的无损探伤检测中。由于该种检测技术容易受到操作人员专业技术水平、操作能力和检测过程顺利程度等因素影响较大，精确度不高，所以不能定性、定量的对检测结果进行评估。目前该种问题已经成为检测技术人员主要的研究方向。
2、渗透探伤检测
该种检测技术主要利用着色物质和荧光材料发生燃烧后产生的渗透性，检测出缺陷痕迹，也可以将此种检测方法称之为荧光探伤或着色探伤。该种方式不仅可以应用到不锈钢以及铜等有色金属的材料，还可以运用到焊接钢结构中。由于其具有操作便捷、成本低、灵敏性高且不会对人体造成损害的特点，与超声探伤检测相同目前已经应用到很多行业中。缺点是渗透探伤检测方法只能对表面存在的缺陷问题进行检测，并且对缺陷只进行定量分析，不能让技术人员根据相关特征和反应变化等正确判断缺陷的深度和性质。
3、全息探伤检测
全息探伤检测是一一种可以检测出缺陷三维立体变化的方法，主要使用声学照片、激光和x光等进行检测。该种检测技术的优点是可以精确检测出焊接构件内外部的缺陷大小和位置，而且精确度较高，可以让检测技术人员对检测缺陷状况进行分析，给焊缝做出合理的质量评定和判断。但是从当前钢结构焊缝无损探伤检测发展状况来看，该种检测技术还需要不断完善，且成本较大，目前还没有广泛应用到市场上。可由于该种技术的应用前景较好，检测精确度较高，所以在我国钢结构焊缝无损探伤检测中具有非常大的市场发展前景。
4、磁粉探伤检测
磁粉探伤检测可以根据漏磁方法操作的差异，将其划分为磁粉法、磁记录法和磁感应法三种操作方法。从三种方法目前应用状况来看，磁粉法的应用较广泛。磁粉探伤检测主要是在强磁场的状况下，根据铁磁性材料表面缺陷产生的漏磁场吸附磁粉的原理对其进行检测。但磁粉探伤只能对磁性建筑表面缺陷进行探伤，在此方面与渗透探伤几乎一致，只能定量的进行分析，不能准确对缺陷表现隐藏深度和缺陷性质进行判断。
5、射线探伤检测
射线探伤也是钢结构焊缝无损探伤中常用的一种方法，该种检测方法主要将射线透过焊接头，然后照射在荧光屏或着照相底片上，根据显现在荧光屏和照相底片的缺陷形状和大小，由专业人员对产生的缺陷划分等级并分类，作为验收的参考，保证质量。另外，射线探伤还可以根据电离法和工作电视监控等技术进行操作。锅炉、船身等结构对焊接后焊缝无损探伤要求较严格，必须保证钢结构的密闭性符合要求，这种情况下通常可以采用射线探伤法对构件焊接缝的质量进行检验经过分析发现，射线探伤检测法自身优势较显着，可以辅助检测人员准确判断出缺陷的类型，具有较强的性，如果使用底片法时，还可以长期保存。但是该种检测方法对人体的健康造成了损害，同时射线探伤检测方法还需要耗费较大的成本，检测耗时较久

四、钢结构安全检测相关知识——无损检测人员资质等级Ⅰ、Ⅱ、Ⅲ级
Ⅰ级无损检测人员可在Ⅱ、Ⅲ级人员的指导下进行无损检测操作、记录检测数据、整理检测资料。
Ⅱ级无损检测人员可编制一般的无损检测程序,按照无损检测工艺规程或在Ⅲ级人员指导下编写工艺卡,并按无损检测工艺独立进行检测操作,评定检测结果,签发检测报告。
Ⅲ级无损检测人员可根据标准编制无损检测工艺,审核或签发检测报告,协调Ⅱ级人员对检测结论的技术争议。
焊缝无损检测的时机及要求条件
1)超声波检测　碳素结构钢应在焊缝冷却到环境温度,低合金结构钢应在完成焊接24h以后,进行超声波检验。对于C级检验要求对接焊缝余高要磨平。
2)射线检测　表面的不规则状态会掩盖或干扰缺陷影像,因此,在射线检测之前,对接焊缝的表面应进行细致的外观检查和适当修整。对接焊接接头余高应尽可能减小。
3)磁粉检测　为了能够检测延迟裂纹,磁粉检测应安排在焊后24h进行。
4)渗透检测　采用荧光渗透剂时,检测温度应在10～38℃;采用着色渗透剂时,检测温度应在10～50℃。渗透时间一般≥10min。
5)对于进行焊后热处理的焊缝,应在热处理以后计算时间。

厂房安全检测鉴定对象：
1、在施工场地周边的厂房，为了判别其在施工前后的安全性、判断受损程度、分析受损原因，在施工前后需要对厂房进行安全性鉴定；
公司是具有建设厅认可建设工程质量鉴定资质的高智能技术性机构。专业结构合理，管理手段先进，检测仪器齐全，专业致力于房屋质量检测鉴定，房屋租赁检测鉴定，房屋安全检测鉴定，钢结构检测鉴定，危房检测鉴定，工业厂房检测鉴定，楼面承载力检测鉴定，地基基础承载力检测鉴定，网吧、KTV、酒吧、夜总会等娱乐场所文化备案检测，宾馆、酒店等特行检测鉴定。拥有多位业界资深及一支长期从事鉴定工作的专业技术队伍，多年来在广东及全国各地中,取得良好的成绩,.经过多年的不懈努力和社会各界的支持，现已拥有雄厚的技术力量，先进的生产设备和完善的产品开发和质量保证体系,工程检测机构建立了检测资源共享的合作联盟，以保证高效地实现科学、严谨、保质、服务的质量目标。公司有配备多台国内外先进的轻型检测仪器，全部由政府认定的有关权威计量部门进行检定，并颁发房屋鉴定资质证书。深圳市住建工程检测有限公司 竭诚为您服务，承接全国业务范围，提供免费技术咨询服务，联系电话：-,李经理

一、钢结构安全检测项目实例分析：
该工程为洛阳某农机生产车间，长132m，跨度2x21．5m。主钢架顶标高为13．00m第一跨作用有两台5T吊车，第二跨作用有两台lOT吊车，牛腿标高为lOm。本工程位于7度抗震设防区，基本风压0．45KN／n／，基本雪压为0．40KN／n~。与普通轻钢结构厂房有所不同的是本工程端部两开间为钢结构夹层，夹层高5m，夹层主梁跨度7．2m，夹层楼面为压型钢板混凝土楼面，活荷载为5KN／n／。
本工程夹层柱轴网布置尺寸为6x7．2m左右，利用主厂房钢柱支撑平台荷载。设计时先用三维建模计算平台梁柱，为使模型相对准确和后序提取二维模型时相对方便、准确，在建模时设计者把平台以上钢架部分及吊车荷载都已加载，用PKPM系列程序进行三维计算分析。之后又提取②轴线的一榀刚架模型进行二维补充计算，通过两者计算结果的比较，发现由于程序考虑结构的空间作用，用三维模型计算结果的应力比与二维模型计算结果相对较小，这里建议采用三维模型计算时，控制应力比不宜过于接近限值，根据经验控制在0．9即可。由于本工程平台沿厂房纵向仅有两跨，而且平台高5m，在进行三维分析时，平台纵向位移大，后来在上下边跨增加斜向型钢柱间支撑后，计算结果趋于正常。对于这种布置的结构体系，厂房纵向计算没有统一明确的计算方法，对于平台纵向梁本工程直接采用三维模型计算的结果进行设计。这里值得注意的是平台夹层处厂房横向按复式刚架设计，没有平台的厂房开间处采用常见的单层刚架设计，两者的刚度是不同的，从设计理念上讲，这种结构布置厂房的结构体系不清晰。在水平荷载作用下时，钢结构体系要求的柱顶位移为1／500，而门式钢架体系无吊车时是1／60或1／100，有桥式吊车时是1／400或1／180。框架体系的整体刚度要大于门式刚架体系的整体刚度。
目前对于厂房结构在纵向的位移差还没有明确的规定，主要考虑排架结构横向变形，实际上水平荷载(风、吊车横向刹车力)作用的位置也有局限性，纵向产生不均匀的侧向位移也不可避免。只要不产生过大的不均匀变形都是可行的。若借鉴《高规》4．3．5条规定，纵向大侧移为21．8mm也不大于平均侧移18．15mm的1．2倍，可以满足正常使用及舒适度的要求。上面所述的工程现已建成使用，使用效果和经济指标甲方都很满意。
以上结果可以说明就一般钢结构厂房而言，在高度不高、吊车吨位不大(3-5T)、屋面荷载小的情况下计算的柱顶位移不大，采用此种方案布置是适用的。如果有条件尽量降低平台高度，这样可以调节两种刚架的侧向位移差。此种布置方案避免的第一种“房中房”布置方案的不足之处，而且在基础设计时也简单了。但是在一些高、大的重型钢结构厂房设计中应谨慎对待，特别注意当厂房维护墙采用砌体墙时应尽量设变形缝。

二、钢结构安全检测鉴定——钢结构材料检测：
一、力学性能检测
1、钢结构力学性能检测：
a.金属原材如钢板、圆钢拉伸检测（抗拉强度、屈服强度、断后延伸率）、弯曲试验、冲击试验（常温冲击、低温冲击、时效冲击）、硬度等韧性和塑性性能检测，钢筋拉伸检测（屈服强度、抗拉强度）、弯曲等性能。钢板的Z向拉伸试验。
b.金属焊接件的焊接工艺评定，钢筋焊接件的拉伸和弯曲试验。
c.金属硬度试验是金属抵抗局部变形，特别是塑性变形，压痕或划痕的能力，是衡量金属材料软硬程度的一种指标。硬度包括：维氏硬度、里氏硬度、洛氏硬度、布氏硬度
2、钢结构紧固件力学性能检测
螺栓连接副扭矩系数、紧固轴力、拉伸（屈服强度、抗拉强度）、楔负载试验、螺栓螺母保载试验、螺栓螺垫圈硬度等性能、螺栓连接板抗滑移系数检测。
二、钢材化学成分分析
钢材化学成分分析分为光谱分析与湿法分析，化学分析元素有：C、P、Si、Mn、Cr、Ni、Cu、Mo、V、Ti、Al、Nb、W、B。
三、涂料原材料检测
1.涂料常规检测、内外墙涂料、防火涂料、防腐涂料的检测，常规检测项目有：容器中状态、颜色及外观、粘度、流出时间、细度、比重、遮盖力、干燥时间、不挥发物含量、镜面光泽、硬度、柔韧性、耐弯曲性、附着力、耐冲击性、耐水性、耐化学试剂性、耐热性、流挂性、耐湿热性、耐磨性、耐盐雾性、耐老化性。
2.钢结构涂装质量检测，常规检测项目有：钢结构涂装外观检测、钢结构涂层附着力检测、钢结构涂层厚度检测。
四、盐雾试验
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。盐雾试验的目的是为了考核产品或金属材料的耐盐雾腐蚀质量，盐雾试验结果的判定方法有：评级判定法、称重判定法、腐蚀物出现判定法、腐蚀数据统计分析法。
盐雾试验主要有：中性盐雾试验（NSS试验）、盐雾试验（SS试验）、醋酸盐雾试验（ASS试验）、铜加速醋本能试验、高温湿热试验
按照正常鉴定工作顺序，我们首先根据图纸对厂房整体结构布置和概况进行详细勘查，查勘房屋所采用结构形式是否符合设计图纸及国家规范规程，传力路线是否明确，结构布置是否合理，支撑系统是否完整、支撑系统长细比是否满足规范要求，因为这些都涉及到结构的稳定性问题。而结构稳定性一直是钢结构的突出问题，一旦出现钢结构的失稳事故，不但会遭受巨大的经济损失。所以我们必须了解结构稳定性的基本概念，只有这样我们才能在钢结构厂房安全鉴定工作中更好的发现和处理钢结构失稳问题。

三、钢结构安全检测鉴定——本公司具备以下钢结构检测鉴定能力：
1、钢构件尺寸与偏差
2、钢构件缺陷、损伤与变形
3、钢结构防腐涂料涂层厚度
4、钢结构防火涂料涂层厚度
5、钢梁跨中垂直度及侧向弯曲矢高测量
6、钢构件倾斜
7、钢构件锈蚀
8、钢网架结构挠度
9、钢网架构件壁厚减薄量
10钢焊缝外观质量检测
11、焊缝质量超声波探伤
12、焊缝质量渗透探伤
13、金属板材超声波探伤
14、高强度大六角头螺栓连接副扭矩系数
15、扭剪型高强度螺栓连接副预拉力

四、钢结构安全检测报告——钢结构体系：
1、冷弯薄壁型钢体系
构件用薄钢板冷弯成C形、Z形构件，可单独使用，也可组合使用，杆件间连接采用自攻螺钉。冷弯薄壁型钢体系以冷弯薄壁型钢作为基本承重杆件，是一种新型的轻钢结构建筑体系，其结构强度高、重量轻，其重量是普通混凝土结构的1/3左右，并能满足大开间的需要，使用面积比钢筋混凝土住宅提高10%～15%左右。该体系通常设计成密肋柱并用木质板材蒙皮的板肋构造，这种构造整体性能好，不易被地震力所破坏。但这种体系节点刚性不易保证，抗侧能力较差，一般只用于1～2层住宅或别墅。
2、框架体系
目前，这种体系在多层钢结构住宅中应用广。纵横向都设成钢框架，门窗设置灵活，可提供较大的开间，便于用户二次设计，满足各种生活需求。该体系具有受力明确，平面布置灵活，便于大开间的设置，可充分满足建筑布置要求的特点；同时制作安装简单，施工速度较快。钢框架考虑楼盖的组合作用，运用在低多层住宅中，一般都能满足抗侧要求。钢框架体系主要由梁、柱构件刚接而成，依靠梁、柱来承受竖向荷载和水平荷载。但是由于目前框架柱以H型钢为主，弱轴方向梁柱连接的刚性难以保证，因此设计施工时须慎重处理。此种结构体系侧向刚度较小，抗震性能差，建筑成本较高。
3、框架支撑体系
在风载或地震作用较大区域，为提高体系的抗侧刚度，增加轴交支撑或偏交支撑效果很好。这种体系为多重抗侧体系，而且梁柱节点、柱脚节点可设计成铰接、半刚接，施工构造简单，基础主要承受轴力，体形较小，因此成为人们青睐的对象。当结构产生层间变形时，支撑承受水平力，从而使体系获得比纯框架结构大得多的抗侧力刚度，减少建筑物的层间位移。该体系用钢量相对较大，由于支撑杆件的存在往往影响墙体和门窗的布置。但此种结构因体系延性小、耗能能力也小。地震荷载作用下，支撑中的受压杆件容易发生压屈失稳，致使整个结构体系承载力降低并产生较大侧移。该体系主要是利用结构主体耗能，终将导致主要结构杆件塑性变形过大，难以修复。
我国国内钢铁产业近年来出现飞速发展的势头，钢材的产量依然在不断提高，质量也在不断上升，可是价格却在不断下降，钢材价格的下降也导致了钢结构价格的大幅度下降。刚硬的架构承担了水平力，达到了无支撑、工艺布局简单的优点，这使得节点的连接相对比较复杂，柱子有较大的截面，较小的抗移动能力。这种厂房结构性能优越、经济效益良好，工业企业在企业厂房建设中应该广泛采用这种结构，使其成为现代企业厂房建设中的可以选择]，在设计时首先要进行厂房结构的设计。厂房高度的增加使得风荷载增大，水平位移受到厂房吊车影响，必须使水平荷载的消极影响降低。墙面围护也可采用单层或夹层压型钢板，夹层板内部可充填各种保温层。对单层工业厂房而言，通常以H型钢，采用焊接连接作为梁柱，以C形或Z形轻钢板作檩条，屋盖系统或楼面系统用压型彩色钢板作面层，上面可浇混凝土，压型钢板既可作为钢筋，必要时也可以再配钢筋。第二类是纯架构结构体系，它将厂房的横向和纵向设计成以钢为主的连接结构，没有设置支撑。正是由于这种特点的存在，钢筋混凝土被普遍用于我国厂房的装配式结构。采用较小的端跨能使屋面檩条设计更方便节省。对于带有10吨以上行车的厂房，经济术距应该是6~7m。然而对于多跨框架来说情况就不同了，坡度大反而会增加框架用钢量，这是由于大的破度将导致内柱长度增加。单层背景下，工程缩小了屋面的活载和恒载，钢板的使用减小了钢梁的高度。取而代之的是钢结构，钢结构相比于混凝土有许多优点：环保、自重轻、抗震性强、工厂化程度高。深圳市住建工程检测有限公司 竭诚为您服务，承接全国业务范围，提供免费技术咨询服务，联系电话：李经理

一、钢结构安全检测——钢结构厂房的优点：
钢结构建设的厂房建设的周期相当短，投入生产效率高，资本回收速度快。相关资料统计：屋盖跨度26米，平面桁架分别为6米、9米和12米，耗费在支撑系统上的钢材为总量的18%、36%和46%，这使材料耗用量很高。
主要优点
⑴施工周期短：轻钢结构的大优点是所有构件均可以由工厂制作现场拼接安装，对一般规模较小的工业厂房仅需2个月左右。这样不但使劳动力得以节省，工期得到缩短，空间效果变好，而且免去了更加繁琐的构件吊装。
⑶抗震性能好：由于钢结构属于柔性结构、自重轻，因而能有效地降低地震响应及灾害影响程度，极有利于抗震。第二类和第三类结构为保证稳定性以及侧向力的抗拒需要加入支撑杆件，它需要一定空间，尽管可能对工艺布置产生影响，但是这种构造相对简单，极方便加工制作，使得安装的结构比较简单，吨位小的吊车厂房适合此种结构。一般情况下，当柱高、荷载一定时，适当加大跨度，刚架的用钢量增加不太明显，但节省空间，基础造价低，综合效益较为可观。
建筑物长与宽的选择
一般来说，在布置柱网时应遵循长度大于宽度的原则，能减轻刚架用钢量，同时也能减少柱间支撑的风荷载，从而降低支撑系统的用钢量。结构形式的差异使得动、静力学有不同的特性，确定了结构形式，就相当于从宏观角度决定或控制整体的结构形态以及整体的结构刚度、强度、抗震能力、经济性能、延性、社会性能以及抗风能力等各种性能。可是市场经济在发展过程中使我国钢材的产量不断提高的同时也表现出了这种结构的缺点：预埋件多、造价高、设计以及施工的周期相对较长、节点较复杂。第四类结构既有节点连接又有支撑，使得结构得以稳定，侧向力抵抗性强，刚度很大，主要用于钢结构厂房的建设。如果檐口高度/建筑宽度 >0.8，为控制侧向位移，有时甚至需要将柱脚由铰改为刚接。

二、钢结构安全检测——钢结构厂房安全检测过程如下;
1、收集调查：收集相关设计文件、施工资料，调查建筑物的使用历史。
2.结构基本情况勘查：结构形式、结构布置、建筑层数、梁柱截面尺寸等；
3.结构使用条件勘查：楼面荷载、分隔墙布置、使用环境等；
4.地基基础勘查：地基变形、上部结构反应(有否倾斜、有否外墙开裂等)；
5.上部结构表面现状勘查：结构构件有否破损、有否明显的挠度变形，梁柱板及填充墙有否可见裂缝，裂缝的分布、形状、大小等。
6.材料性能检测：对结构混凝土的抗压强度采取回弹法结合钻芯取样检测，对结构构件的配筋进行开凿检查以及采用扫描型钢筋位置测定仪进行扫描检查。
7.结构复核计算：复核计算房屋的原设计文件及现状结构，确定结构安全等级，并提出相应的处理措施

三、钢结构安全检测——钢结构厂房安全检测实例：
工程概况该混凝土结构厂房为单层单跨钢结构厂房，建筑高度为10.950m，建筑面积1080m2，厂房纵向全长59.40m，厂房柱距为6.000m，横向跨度12.00m，厂房屋架与水平支撑等连接均采用螺栓连接的方法，厂房平、剖面图见附图1、2。吊车梁系统构件为预制钢筋混凝土T型梁，吊车梁标高为9.000m，制动系统采用制动板，柱间支撑布置在5～6、13～14、17～18轴线，地坪为钢筋混凝土室内，厂房原设计使用5t吊车，为了生产需要，欲在D、G跨1～12线区域将5t吊车改为10t吊车，需对该区域进行安全性检测鉴定，为后期有效地进行整治处理提供理论依据，以确保安全生产。
依据检测要求及鉴定需要，结合相关工程实际情况，主要检测内容如下：⑴现场测量构造柱与主梁的截面尺寸与原设计进行复合；⑵现场测量柱子垂直度、柱距、跨度；⑶现场测量牛腿及柱子的标高；⑷现场检测柱、吊车梁的混凝土强度及保护层厚度，布筋情况；⑸柱基础不均匀沉降；⑹对主梁支座处的连接情况等进行检测。
2.1检测基本情况
对柱子、吊车梁、屋架等可观察到的主要构件进行普查。并在普查的基础上主要检测的内容有柱子倾斜、柱距、跨距、吊车梁标高以及柱和吊车梁的强度检测和局部钢筋探测、还有支撑系统、墙架系统节点连接板螺栓松动、脱落、构件平面外弯曲及锈蚀、墙体产生裂缝等。
2.2检测结果与分析
2.2.1柱子的截面尺寸复合
(1)、D列2～12线柱子的截面尺寸为：截面为600mm×400mm，1线外露部分柱子的截面为780mm×600mm。
(2)、G列2～12线柱子的截面尺寸为：截面为580mm×400mm，1线外露部分柱子的截面为780mm×580mm。。
(3)、E、F列1线柱子的截面尺寸为：截面均为400mm×230mm。
2.2.2各柱基础的不均匀沉降检测
根据原设计柱基础的持力层为②层褐黄粘土，地基承载力特征值为85kN/m2，通过安徽水利水电对该厂房岩土勘测报告可知：①层为素填土和杂填土，层厚0.60～2.22m，主要由粘性土夹杂少量杂质、碎石组成，其下为流塑状淤泥含大量有机质、腐植物等。从附图3中可以看出，以D列1线柱为基准零点，大沉降为G列12线点30mm，大高差G列5线点与12线点为38mm，成果见附图3。
2.2.3柱、跨距偏差检测
其中，柱距以两柱边界尺寸线为标注基准线，检测成果详见附图4、5。
根据检测结果对柱、跨距大值为D4～D5之间的-20mm，根据工业厂房性鉴定标准，符合容许变化范围。
2.2.4柱垂直（倾斜）偏差检测
柱垂直偏差超限大值为D列柱Max=23mm(G11)，G列柱Max=15mm(G11)，Ht－柱脚底面至吊车梁上翼缘板距离（m）。虽然厂房柱子的垂直偏差虽有部分偏大，但对吊车运行基本无影响，详见附图6。
2.2.5高强螺栓联接处检测
现场对每个连接节点进行了观察并用小榔头对螺栓进行敲击检查松动情况，结果发现主梁与屋架钢梁连接螺栓有松动情况，在C列5线螺栓连接处缺少一个螺栓，见工程照片12，柱间支撑采用L90×55型号角钢，屋架钢梁采用380×180×8型号工字钢。

四、钢结构安全检测——钢结构连接评定等级：
一、当连接节点的焊缝或螺栓符合国家现行标准规范规定和使用要求时,可按本标准第2.2.1条原则评为a级或b级；当节点焊缝或螺栓连接有局部拉脱、剪断、破损或较大滑移者，根据其严重程度可按本标准第2.2.1条原则评为c级或d级。
二、应取一、二款中较低等级作为构造和连接子项的评定等级。
第4.3.4条混凝土结构或构件的项目评定等级应根据承载能力、构造和连接、裂缝、变形四个子项的等级，按下列原则确定：
一、当变形、裂缝与承载能力或构造和连接相差不大于一级时，以承载能力或构造和连接中的较低等级作为该项目的评定等级；
二、当变形、裂缝比承载能力或构造和连接低二级时，以承载能力或构造和连接中的较低等级降一级作为该项目的评定等级；
三、当变形、裂缝比承载能力或构造和连接低三级时，可根据变形、裂缝对承载能力的影响程度及其发展速度，以承载能力或构造和连接中的较低等级降一级或二级作为该项目的评定等级。
厂房承重安全检测鉴定内容：
1、调查房屋的建造、使用和修缮的历史沿革、建筑风格、结构体系等资料。
2、建立总平面图、建筑平面、立面、剖面、结构平面、主要构件截面等资料。
3、抽样检测房屋承重结构材料的性能，构件抽样数量和部位应符合相关标准的规定。抽样部位应含有代表性的损坏构件。
4、检测房屋的结构、装修和设备等的完损程度、分析损坏原因。
5、检测房屋倾斜和不均匀沉降现状。
6、根据实测房屋结构材料力学性能，按现有荷载、使用情况和房屋结构体系，建立合理的计算模型，验算房屋现有承载能力。
7、根据实测房屋结构材料力学性能，按现有使用荷载情况和房屋结构体系，以地区地震反应谱特征，建立合理的计算模型，验算房屋现有抗震能力并复核抗震构造措施。
8、检查房屋设备的运行状况。保护建筑质量综合检测方案和报告必须按规定报市房屋质量检测中心进行技术审查。
工业建筑的特点及设计要求
1.厂房要满足生产工艺流程的要求,并为工人创造良好的劳动卫生条件，以便提高产品质量和劳动生产率。工业生产类别繁多，各类工业都具有不同的生产工艺和特征，对工业厂房建筑也有不同要求，因此厂房设计也随之而异。
2.厂房要求有较大的内部空间。由于厂房中的生产设备多，体量大，各部分生产联系密切，并有多种起重运输设备通行，致使厂房内部具有较大的空间。
例如，有桥式起重机的厂房，室内净高一般均在8m以上;有6000t以上水压机的锻压车间，室内净高可超过20m;厂房的长度一般均在数十米以上，有些大型轧钢厂，其长度可达数百米甚至超过千米
3.厂房要有良好的通风和采风。当厂房宽度较大时，特别是多跨厂房，为满足室内采光、通风需要，屋顶上往往设有天窗;为厂屋面防水、排水的需要，还应设置屋面排水系统(天沟及落水管)。这些设施均使屋顶构造复杂。由于设有天窗，室内大都无顶棚，屋顶承重结构袒露于室内。
4.有的厂房为保证生产正常，要求保持一定的温、湿度或者要求具备一定的防尘、防振、防爆、防菌、防放射线等条件。
5.厂房内通常会有各种工程技术管网。工业生产过程往往需要各种工程技术管网，如上下水、热力、压缩空气、燃气、氧气管道和电力供应等，厂房设计时应考虑到各种管道的敷设要求及其荷载。
6.厂房内常有各种运输车辆通行。生产过程中大量的原料、加工零件、半成品、成品、废料等需要用吊车、电瓶车、汽车或者火车进行运输。厂房设计时应考虑所采用的运输工具的通行问题。
2、临时性厂房需要使用期的时候，需要对厂房的安全性进行鉴定，为后续使用年限提供建议；
3、厂房达到一定的使用年限，有老化迹象，例如：主体结构出现裂缝、倾斜等异常迹象，危及房屋安全，需要对厂房的安全性进行鉴定；
4、厂房改变使用功能，明显增加负荷，有可能危及安全，需要对厂房的安全性进行鉴定；
5、发生过自然灾害(如水灾、火灾、台风、地震)，影响厂房正常使用，需要对厂房的安全性进行鉴定；
6、危及厂房安全、正常使用的其它情形。
